MF系列脉冲布筒滤尘器

工作原理：
　　含尘气流从进气口进入下箱体后，部分沉降，轻微粉尘浮动时被滤袋阻留，净化空气透过滤袋，经文氏管进入上箱体，从出气口排出。积附在滤袋外壁的粉尘不断增加，当阻力在限定（一般为80-120毫米水柱）的范围内，就要清除积附在滤袋外壁的粉尘，清灰是由控制仪定期顺序触发各控制阀，开启脉冲阀，使气包内的压缩空气由喷吹管孔喷出(一次风）通过文氏管诱导数倍于一次风的周围空气（二次风)进入滤袋，使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用，被抖落的粉尘落入灰门经排灰阀排出机体。

　　应用范围：
　　广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。

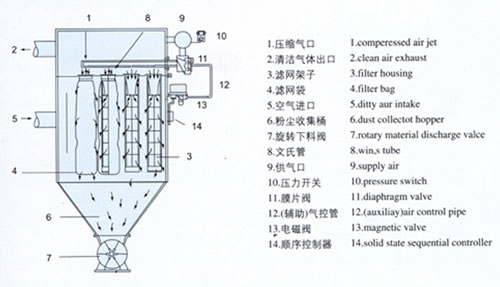

　　结构示意图:

　　技术参数：

型号

MC24

MC36

MC48

MC60

MC72

MC84

MC96

MC120

过滤面积（m2）

18

27

36

45

54

63

72

90

滤袋数量（只）

24

36

48

60

72

84

96

120

过滤风速（m/min）

2-4

2-4

2-4

2-4

2-4

2-4

2-4

2-4

处理风量（m3/min）

2160-4300

3250-6480

4320-8630

5400-10800

6450-12900

7550-15100

8650-17300

10800-20800

最大外形尺寸（mm）

长

1025

1425

1820

2225

2625

3025

5

4385

宽×高

1678×3660

清灰装置

脉冲阀数量

4

6

8

10

12

14

16

20

耗用压缩空气量（m3）

0.07-0.30

0.11-0.40

0.15-0.50

0.18-0.60

0.22-0.60

0.25-0.90

0.29-0.90

0.37-0.90

压缩空气压力（kg/cm2）

5-7不低于4
